Ray cáp – phụ kiện cho bàn mở rộng – extension table

STEVEN 19/03/2019
ray-cap-phu-kien-cho-ban-mo-rong-extension-table

Bàn mở rộng-Extension table  là xu hướng mới cho tiết kiệm không gian nhà phố cùng với các dòng sản phẩm nội thất tủ nâng tivi tự động, giường xếp gọn hay gần gũi hơn là hệ bàn sofa nâng mặt bàn thì bàn mở rộng ngày càng phổ biến, với những ưu điểm nổi trội là khả năng nới rộng và thu hẹp không gian sử dụng khi cần thiết. Các sản phẩm và ứng dụng có thể là: bàn họp, bàn ăn, bàn café, bàn dùng trong không gian nhỏ …

Mỗi nhà sản xuất có nhiều cách để thiết kế loại sản phẩm này, từ đó tùy theo phương án có thể áp dụng cho nhiều phụ kiện khác nhau đi kèm.

Cơ bản có hai loại bàn mở rộng: bàn mở rộng một bên và bàn mở rộng cánh bướm

Bàn mở rộng một bên

Sản phẩm bao gồm bộ ray trượt bàn mở rộng một bên, tùy theo nhu cầu nới rộng mà kích thước ray khác nhau. Các chuẩn cơ bản theo bảng sau:

Tên sản phẩm/Items

Kích thước/Sizes AxBxC(mm)

Ray trượt bàn trượt bên, có khóa bản 48mm, dài 1100mm

1100x680x1780

Ray trượt bàn trượt bên, có khóa bản 48mm, dài 1200mm

1200x760x1960

Ray trượt bàn trượt bên, không khoá bản 48mm, dài 1100mm

1100x680x1780

Ray trượt bàn trượt bên, không khoá bản 48mm, dài 1200mm

1200x350x1200



- A là chiều dài ray trượt cho bàn mở rộng một bên khi khép.

- B Là khả năng nới rộng tối đa (thanh trượt)

- C là tổng chiều dài bộ ray khi nới rộng tối đa

Khi bộ ray trượt qua một bên thành phần trống bên cánh sẽ được đặt vào tấm ván vừa kích thước (tấm ván này có thể cất bên dưới mặt bàn, khi cần lấy ra)

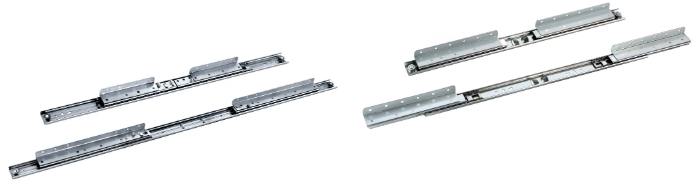

Bàn mở rộng một bên

Bàn mở rộng cánh bướm

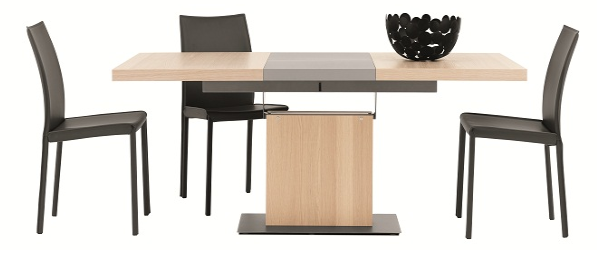

Hình ảnh khi đã mở rộng bàn ăn.

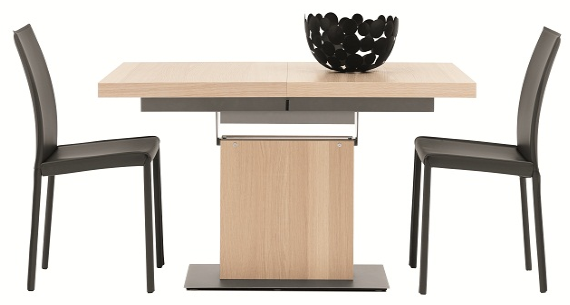

Hình ảnh khi chưa mở rộng.

Loại phụ kiện dành cho bàn này có thể bao gồm: ray trượt bàn cánh bướmbản lề ghế xoay (hoặc bộ lật mặt bàn), Pát sắt hình lưỡi gàbản lề chữ thậpbản lề cánh bướm và bánh xe một chiều.

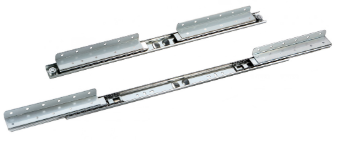

Cơ cấu bàn mở rộng cánh bướm là hệ ray trượt chuyển động cùng phương ngược chiều thông qua sợi cáp kết nối hai thành phần pát trên thanh ray. Khi thanh ranh chuyển động tùy theo kích thước của ray mà độ mở ở giữa sẽ gia tăng tối đa phù hợp với kích thước thiết kế mong muốn.



Tên sản phẩm/Items

Kích thước/Sizes AxBxCxD(mm)

Ray trượt bàn cánh bướm, bản 35mm, dài 1050mm

1050x780x210x1200

Ray trượt bàn cánh bướm, bản 35mm, dài 1200mm

1200x850x250x1350

Ray trượt bàn cánh bướm, bản 35mm, dài 600mm

600x400x200x800

Ray trượt bàn cánh bướm, bản 35mm, dài 620mm

620x400x200x800

Ray trượt bàn cánh bướm, bản 35mm, dài 720mm

720x520x300x1120

Ray trượt bàn cánh bướm, bản 35mm, dài 780mm

780x550x300x1150

Ray trượt bàn cánh bướm, bản 35mm, dài 800mm

800x590x350x1290

Ray trượt bàn cánh bướm, bản 35mm, dài 820mm

820x520x150x820

Ray trượt bàn cánh bướm, bản 35mm, dài 920mm

920x570x220x1010

Ray trượt bàn cánh bướm, bản 38mm , dài 1400mm

1400x950x250x1450

Ray trượt bàn cánh bướm, bản 48mm, dài 1050mm

1050x780x210x1200

Ray trượt bàn cánh bướm, bản 48mm, dài 1300mm

1300x890x400x1690

Ray trượt bàn cánh bướm, bản 48mm, dài 1400mm

1400x950x250x1450

Ray trượt bàn cánh bướm, bản 48mm, dài 1800mm

1800x1200x300

Ray trượt bàn cánh bướm, bản 48mm, dài 650mm

650x450x250x950

Ray trượt bàn cánh bướm, bản 48mm, dài 800mm

800x590x350x1290

Ray trượt bàn cánh bướm, bản 48mm, dài 900mm

900x550x325x1200

Ray trượt bàn cánh bướm, bản 48mm, dài 920mm

920x570x220x1010



- A là tổng chiều dài thanh ray trượt khi đóng

- B là khả năng mở rộng giữa của thanh ray (mở giữa bao nhiêu thì cho phép mặt bàn nới rộng bấy nhiêu)

- C là chiều dài của bộ Pát đỡ mặt bàn, pát càng dài thì khả năng chịu tải mặt bàn càng lớn. Tuy nhiên pát càng dài cũng ảnh hưởng tới khả năng mở rộng của bộ ray. Thường tiêu chuân 220mm là ray đáp ứng được nhu cầu tải trọng (bàn có đi kèm bộ bánh xe một chiều đỡ mặt bàn khi kéo ra).

- D là tổng kích thước bộ ray khi mở rộng tối đa

Với thiết kế bình thường, khi mặt bàn mở rộng chỉ cần lấy tấm ván đặt dưới ngăn kéo bàn thả vào vị trí còn trống là ổn.

Tuy nhiên, xu hướng thiết kế bộ mặt bàn lật cho phép khi cần thiết có thể lôi và lật úp vào vị trí trống ngày càng được lựa chọn. Nhờ vào tính tiện dụng, nhanh chóng. Với thiết kế như thế này thì cần bộ bản lề xoay cho cơ cấu xoay, bản lề chữ thập (hoặc bản lề cánh bướm) cho cơ cấu kết nối hai thàn phần ván lật, và thàn phần lưỡi gà để đỡ mặt bàn.
